膠帶筒式包裝機操作說明書
機臺型 號: XQ-500-A
設備解說

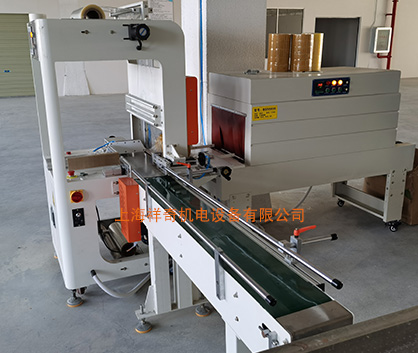

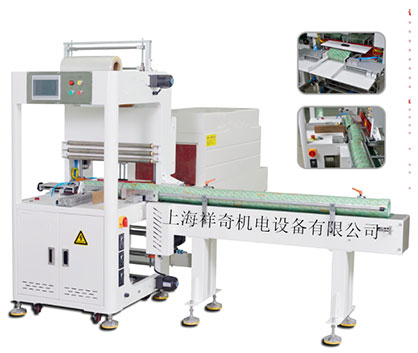

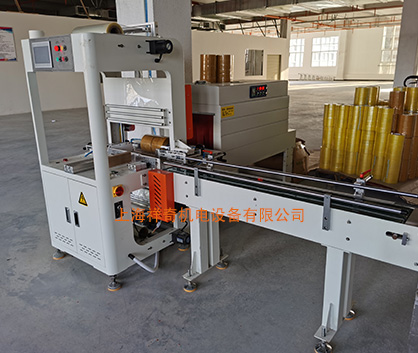

XQ-500-A筒式包裝機,是一款針對各種膠帶后段包裝的設備.采用流水線放料,自動撥離分料,自動入料,自動封切包膜,自動熱縮成型的包裝工藝.設備操作方便,穩定,節能,高效.包裝成品美觀.在客戶對包裝要求越來越高的情況下,可為膠帶生產節約大量的人工費用,及包裝品質的提高,使得市場競爭中更有優勢.
設備參數
切刀有效寬度: 500MM
包裝成品寬度: 250-350MM
包裝產品直徑: 80-140MM
包裝膜材料: PVC熱縮膜(1.8-2絲厚度,縱向收縮40%,橫向收縮10%)
包裝膜母卷: 直徑最大為250MM(15KG以內)
生產速度: 18筒/分鐘
使用氣源: 5KG
使用電源: 包裝機:220V單相電源400W 熱縮機:380V三相電源11KW
設備配置
|
名 稱 |
規 格 |
數 量 |
品 牌 |
備 注 |
|
人機界面 |
TPC 7062HI |
1PCS |
昆侖通態 |
|
|
電源開關 |
三相32A |
1PCS |
科耐達 |
|
|
斷路器 |
2P25A |
1PCS |
金鐘穆勒 |
|
|
程序控制器 |
CF-28MT |
1PCS |
三劼力 |
|
|
繼電器 |
MY2NJ-24VDC |
3PCS |
施耐德 |
|
|
電源供應器 |
LRS-50-24 |
1PCS |
明緯 |
|
|
電源供應器 |
LRS-350 |
1PCS |
明緯 |
|
|
固態繼電器 |
SSR-30DD |
1PCS |
欣大 |
|
|
接觸器 |
LC1-N0910 |
1PCS |
施耐德 |
|
|
急停開關 |
22MM |
1PCS |
施耐德 |
|
|
啟動按鈕 |
22MM 綠色 |
2PCS |
施耐德 |
|
|
停止按鈕 |
22MM 紅色 |
1PCS |
施耐德 |
|
|
指示燈 |
22MM 紅色 |
1PCS |
施耐德 |
|
|
蜂鳴器 |
22MM 紅色 |
1PCS |
施耐德 |
|
|
上/下放膜傳感器 |
JF-1805N |
2PCS |
蘭德威爾 |
|
|
來料傳感器 |
JY-1205N |
1PCS |
蘭德威爾 |
|
|
推料傳感器 |
JF-01 |
1PCS |
亞德克 |
|
|
壓料傳感器 |
CS-1 |
1PCS |
亞德克 |
|
|
流水線電機 |
200W/10 |
1PCS |
邁力 |
|
|
上/下放膜電機 |
25W-25/1 |
2PCS |
邁力 |
|
|
過濾器 |
SCF-2000 |
1PCS |
新恭 |
|
|
電磁閥 |
TG2521-DC24V |
4PCS |
天工 |
|
|
推料氣缸 |
TN-32-275-S |
1PCS |
亞德克 |
|
|
撥離氣缸 |
TN-25-30 |
1PCS |
亞德克 |
|
|
擋料氣缸 |
TN-16-10 |
1PCS |
亞德克 |
|
|
拍料氣缸 |
TN-16-30 |
2PCS |
亞德克 |
|
|
壓料氣缸 |
TN-25-100 |
1PCS |
亞德克 |
|
生產流程
膠帶排在流水線上--自動啟動—膠帶到位感應—壓料撥離--推料—后壓料定位—封切成型—入熱縮機成型—成品完成

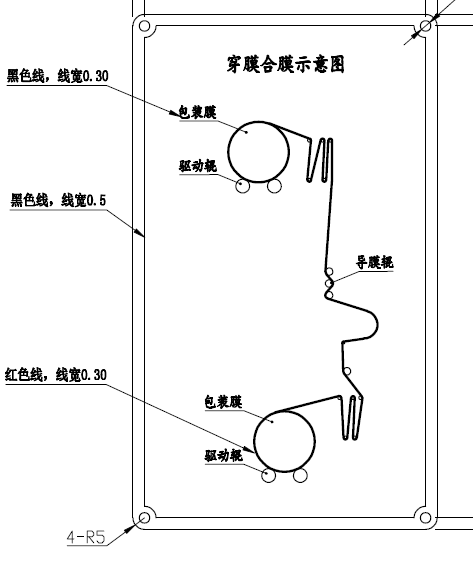

注意: 穿好膜后,請?jiān)谌藱C(jī)里選定手動模式,進入手動操作頁面,按切刀,封切聯接上下膜 .
膠帶入料調節
1:流水線跟據膠帶的直徑大小,調到合適位置.
2:撥離氣缸跟據入料包裝膠帶的數量來調節長度(撥離壓板可調長度), 及寬度(撥離墊板螺桿可調).
3:推料入板跟據包裝膠帶長度可調 (信料板可調長度).
4:擋料板跟據包裝膠帶長度來定位.調節螺桿手柄.
注意:包裝成品的長度,由擋板定位及推料入板來調節.
因膠帶與膠帶之間的粘性太強,一定要撥離二個膠帶這間的粘性,所以撥離很重要,必需跟據膠帶的包裝長度來做一個撥離分料,使推料更順暢.

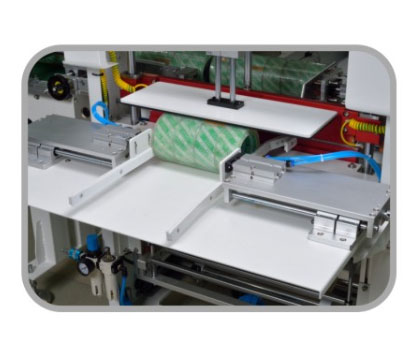

出料裝置
出料裝置;由壓料氣缸,及左右拍料氣缸來整理膠帶的排例有序.
1:壓料板跟據膠帶的直徑大小,轉到螺桿手柄,調置合適位置 .
2:左右拍料,在氣缸伸出時,調置膠帶的邊緣邊,提議留2MM空隙,此拍料裝置是為了防止膠帶這間分離跑位.

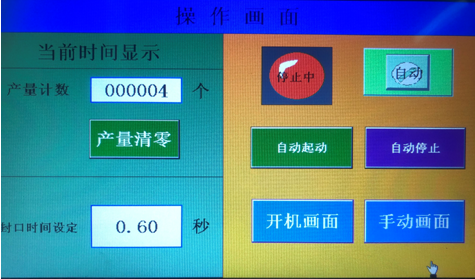

操作說明
1：開啟電源開關，設備通電。
2：人機設有中文版英文版.二種語言操作.
3：產量計數,可計生產產量,可清零.
4：封口時間設定:是指封切的時間,出廠時,經試機,已調好時間, 提議正常時間為0.6-0.7秒時間,如封口不好,可改動.
5: 報警復位按鈕,如機器發出故障報警時,排除故障后,按此按鈕清除復位.
6: 自動/手動模式:自動模式(開機默認),按自己動啟動,機器自動運行
自動啟動在機臺的工作臺面,及操作面板,均有一個按鈕,與人機里啟動功能一樣.都可以啟動機器.
手動模式:按手動畫面鍵,時入手動畫面,各動作均有相對應的獨立操作鍵,做為調機及維修時用.
11：I/O畫面:此畫面是編程器對外部控制的接線編號說明.維修時用
封切刀說明
封切刀為冷封切，無溫度，無刀刃，采用脈沖生產器控制。
1：下刀為硅膠墊，上面再粘耐高溫鐵弗龍膠帶，上刀為采用專用封口絲，
2：刀架上粘用耐高溫鐵弗龍膠帶，裝于與封口絲這間，請定期檢查損耗程度，如有損壞，請及時更換。
3：封口絲每天開機前，用手摸下其表面的光潔度，如有異物在上面，請及時清理，一定要保持封口絲有表面光潔度，從而保證封口效果
4：封口絲為損耗品，隨機有配送，后面可向我公司購買。
5：封口絲的安裝，二端裝入銅柱孔，將螺絲擰緊，再將二端的螺桿擰緊，一定要封口絲拉緊，封口絲的長度不得過長，一定要?jiǎng)倓偤瞄L度。封口絲如太松，封口效果不好，并且封口絲的使用壽命下降。
XQ-500-A筒式包裝機設 備 如何維護保 養？
設備在正常運行下,請養成良好的保養習慣.
1:螺桿絲桿,及軸承,請每一個月定期清理,加黃油.
2:電控箱定時清理灰塵.以保電器元件的使用壽命.
3:定期檢查機臺的螺絲有沒有松動,并及時鎖緊.
